SOMMARIO
Il presente studio svolto dalla Sonora srl tratta l’analisi previsionale dal punto di vista acustico di uno stadio di calcio di nuova concezione, in particolare lo Stadio Partenio-Lombardi di Avellino. Abbiamo analizzato l’impatto nel contesto delle varie condizioni di esercizio, le caratteristiche sonore e acustiche con l’obiettivo di ottimizzare l’esperienza degli spettatori e garantire la chiarezza delle comunicazioni durante gli eventi sportivi nonché un’analisi dettagliata delle caratteristiche acustiche di tutti gli elementi edilizi. Il tutto è stato svolto utilizzando diversi software di simulazione.
Inquadramento preliminare delle Attività
I moderni stadi di calcio rappresentano non solo luoghi di aggregazione per gli appassionati di sport, ma anche poli culturali e commerciali multifunzionali. Progettati con cura per essere flessibili e adattabili a una vasta gamma di eventi e utilizzi, questi impianti sono in grado di trasformarsi da palcoscenico di emozionanti partite di calcio a suggestive location per concerti, eventi culturali, conferenze e attività commerciali, garantendo un’esperienza coinvolgente per tutti i tipi di pubblico.
Tuttavia, la complessità di una struttura così polivalente ha richiesto un’approfondita analisi acustica al fine di affrontare le molteplici sfide legate alla gestione del suono. Lo studio acustico di uno stadio moderno comporta l’esame attento di diversi aspetti, tra cui la valutazione dell’impatto acustico generato durante gli eventi principali, come le partite di calcio e i concerti, nonché l’analisi degli effetti sonori prodotti dall’impianto anche in assenza di eventi, durante il suo utilizzo quotidiano.
In questo contesto, è stata esaminata l’acustica architettonica di varie aree all’interno dello stadio, comprese le zone degli spettatori, le sale conferenze, la sala stampa e le aree di ristorazione e commercio. Ogni spazio è stato progettato tenendo conto dei requisiti acustici specifici, con l’obiettivo di garantire un’ottima intelligibilità del suono e un’esperienza confortevole per tutti i presenti.
Un altro aspetto cruciale dello studio acustico riguarda la progettazione degli impianti di evacuazione sonora, che devono essere in grado di guidare in modo efficace e sicuro le persone fuori dallo stadio in caso di emergenza.
Infine, sono state determinate le stratigrafie acustiche delle strutture, utilizzando materiali fonoassorbenti e soluzioni di isolamento acustico al fine di ridurre al minimo la trasmissione del suono attraverso le pareti e i pavimenti, garantendo il rispetto dei requisiti acustici passivi e creando un ambiente acustico confortevole e privo di disturbi.
Metodologia e dati di input per lo studio acustico di uno stadio
Impatto acustico
Al fine di effettuare uno studio completo dell’impatto che il funzionamento di una struttura di simile portata ha con la cittadinanza il primo passo è stato discriminare e di conseguenza caratterizzare le sorgenti sonore in gioco che sono state le seguenti:
- Impianto di diffusione sonora
- Attività antropica
- Traffico indotto
- Area parcheggi
- Gruppi elettrogeni
- Cabina di trasformazione
- Locali tecnici
- Diverse Unità di Trattamento Aria
Per ogni sorgente sono state individuate le caratteristiche di funzionamento in relazione alle diverse modalità di utilizzo della struttura, la collocazione e determinati i livelli di emissione acustica prevista.
Lo studio previsionale è stato effettuato utilizzando il software Soundplan che utilizza standard di calcolo caratterizzanti la diffusione sonora di ogni tipologia di sorgente presente.
Sono stati individuati tre scenari tipici che hanno comportato uno studio particolareggiato per ognuno: evento sportivo, condizione di esercizio, evento musicale.
Comfort acustico e intellegibilità
L’attenzione al comfort acustico è stata prioritaria nell’esame completo delle diverse aree della struttura, focalizzandosi soprattutto sulla verifica acustica dell’impianto di diffusione sonora al servizio delle sezioni del catino del nuovo stadio Partenio – Lombardi di Avellino. Lo studio ha implicato un’analisi dettagliata della risposta acustica all’interno del catino dello stadio, sulla base anche di studi di settore, nonché un’esplorazione approfondita delle caratteristiche, della distribuzione e delle quantità di diffusori previsti per l’impianto. L’obiettivo è di offrire una qualità sonora ottimale e una copertura uniforme in tutto il catino.

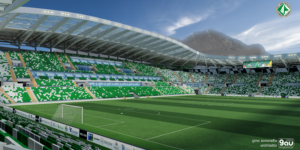

Figura 1 – Rendering catino stadio.
Grazie a un’analisi accurata delle caratteristiche acustiche dello stadio e delle prestazioni degli impianti di diffusione sonora, sono stati identificati eventuali criticità e proposte soluzioni mirate per ottimizzare l’esperienza sonora complessiva.
La missione è stata quella di creare un ambiente sonoro immersivo e coinvolgente, che esaltasse l’emozione del calcio e offrisse un’esperienza indimenticabile per ogni spettatore presente.
Studio requisiti acustici passivi in attuazione ai CAM
Con lo scopo di garantire il rispetto delle prescrizioni normative in merito ai requisiti acustici passivi è stata effettuata una valutazione preventiva delle prestazioni acustiche passive dell’edificio anche al fine delle rispetto dei Criteri Ambientali Minimi di cui al DECRETO 23 giugno 2022
Le molteplici destinazioni delle diverse aree interne dello stadio, quali spazi sportivi, punti ristoro, aree commerciali e di intrattenimento, hanno reso indispensabile un’attenta valutazione delle prestazioni acustiche degli elementi strutturali, tenendo conto delle diverse normative di riferimento. È stato necessario studiare le stratigrafie al fine di ottimizzare l’isolamento acustico delle diverse aree, considerando anche la contemporanea conduzione di diverse manifestazioni. L’obiettivo primario non è stato solamente quello di conformarsi alle prescrizioni normative, ma anche di consentire un utilizzo ottimale e separato delle varie aree, garantendo un comfort acustico adeguato in ciascuna di esse.
Verifica acustica dell’impianto EVAC nello studio acustico di uno stadio
Tale parte dello studio ha trattato la verifica acustica dell’impianto di diffusione sonora per EVAC ai sensi della ISO 7240-19 ANNEX A, a servizio delle aree interne e del catino del nuovo stadio Partenio – Lombardi di Avellino.
Per effettuare una verifica preliminare delle prestazioni dell’impianto elettroacustico e del suo comportamento in ambiente, è stato sfruttato il software di simulazione EASE EVAC. Questo ultimo permette di sviluppare modelli acustici complessi implementando geometrie e volumi ed assegnando gli specifici coefficienti di assorbimento acustico in relazione al materiale utilizzato. Il programma ha permesso di calcolare i parametri di interesse (TR, SPL(A) e STI) a partire dal modello geometrico acustico e dalle caratteristiche acustiche degli speaker a servizio del locale considerato. L’impianto acustico è stato acquisito come input di progetto, sia in termini di tipologia che di posizionamento degli speaker.
Risultati
I risultati dello studio acustico di uno stadio sono stati i seguenti:
In merito all’impatto acustico abbiamo determinato la propagazione sonora nei tre scenari previsti che hanno evidenziato un sostanziale rispetto dei limiti nella configurazione di normale utilizzo 7/7 della struttura mentre è necessario gestire gli eventi con l’utilizzo di apposita deroga.

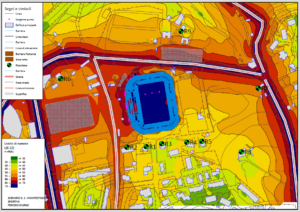

Figura 2 – Impatto previsionale di una manifestazione sportiva
I risultati relativi al rispetto dei requisiti acustici passivi e della classificazione acustica ai sensi delle norma UNI 11367:2023 sono stati ben superiori ai limiti richiesti permettendo di fatto di definire la struttura in Classe I.
La verifica EVAC ci ha permesso di concludere che l’impianto previsto permette una buona intellegibilità relativamente ai messaggi di allarme.

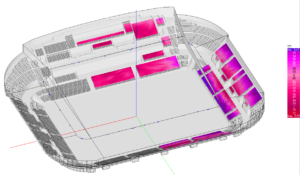

Figura 3 – Mappatura del parametro STI

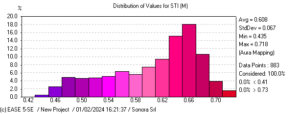

Figura 4 – Distribuzione dello STI
Conclusioni dello studio acustico di uno stadio
In conclusione, l’analisi approfondita del comfort acustico e delle prestazioni sonore all’interno del moderno stadio Partenio – Lombardi di Avellino rivela l’attenzione meticolosa dedicata alla progettazione e alla gestione degli aspetti acustici. Attraverso un approccio multidisciplinare e orientato all’eccellenza, abbiamo valutato e ottimizzato le prestazioni acustiche delle diverse aree, garantendo un’esperienza sonora superiore per gli spettatori e una flessibilità d’uso senza pari per le molteplici destinazioni dello stadio. Grazie a una combinazione di tecnologie all’avanguardia, soluzioni architettoniche innovative e un impegno costante verso la qualità, il nuovo stadio Partenio – Lombardi di Avellino si presenta come un esempio eccellente di come il comfort acustico possa essere integrato in modo armonioso e funzionale all’interno di una struttura multifunzionale e polivalente.
Vincenzo Limone, Gerardo Malavena, Nicola Russo, Ernesto Monaco
